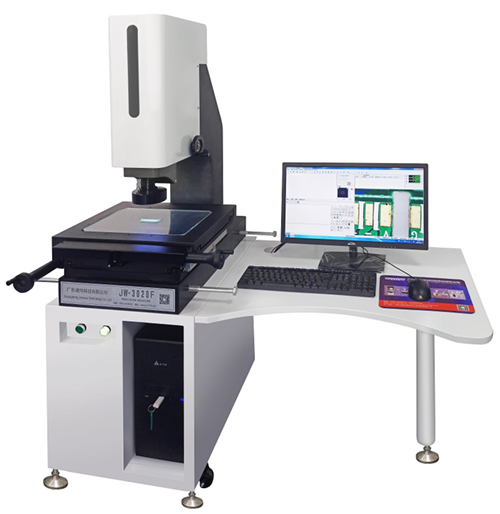

0769-85322382JW-5040二次元影像測量儀
發布時間: 2021-04-09 16:04:14
儀器特點
◆采用山東濟南青“00”級花崗石底座及立柱，保證了極高的穩定性及剛性。
◆采用高精密V型導軌，保證儀器極高的機械精度和穩定性。
◆采用高牌號鑄鐵工作臺，經過嚴格人工時效，保證導軌安裝穩定性和韌性。
◆程控式3環8區LED環形表面冷光源設計，角度范圍廣，覆蓋被測零件輪廓面更多，測試零件兼容性更強。LED輪廓光平行光路設計，提高透射光，保證測量精度。
◆1/3〃高分辨率彩色CCD 600TV線，確保高品質測量畫面。
◆可實現Z軸非接觸式影像精確測高和平面度測量，可加裝接觸式側頭。
◆三軸高精度玻璃光柵尺，分辨率為1μm，讀數穩定可靠，精度高。
應用領域
適用于機械、手機零部件、電子、電器、模具以及精密五金的檢測和設計開發。
技術參數
|
儀器型號 |
JW-2010E |
JW-3020E |
JW-4030E |
JW-5040E |
|
測量行程 |
200x100x200 |
300x200x200 |
400x300x200 |
500x400x200 |
|
外形尺寸 |
500x550x950 |
700x650x950 |
980x750x950 |
1050x800x950 |
|
儀器重量 |
150 |
180 |
300 |
500 |
|
玻璃承重 |
25 |
|||
|
測量精度 |
X,Y：（3+L/200）μmZ：（5+L/200）μm |
|||
|
重復精度 |
3μm |
|||
|
光柵尺分辨率 |
0.001mm |
|||
|
CCD |
JW700線彩色攝像機 |
|||
|
鏡頭 |
JW0.7～4.5X高清晰手動卡位變倍鏡頭 |
|||
|
放大倍率 |
34～220X |
|||
|
工作距離 |
92mm |
|||
|
測量軟件 |
HZ-F專業測量版 |
|||
|
上光源 |
3環8區表面環形LED冷光源，亮度可調 |
|||
|
下光源 |
平行光路設計，無極連續可調LED冷光源 |
|||
|
導軌 |
高精密V型交叉導軌 |
|||
|
操作方式 |
手動操作 |
|||
|
電源 |
220V（AC）50Hz |
|||
